Baubericht Bruder Förderband

 Hi Alle!  Ich weiß es gibt schon einige Berichte über den Umbau des Bruder Förderbandes aber selbst ich hatte da oft zumindest mangeldes Bildmaterial gefunden deshalb wollte ich Euch mal zeigen wie ich dieses umgebaut habe. Angefangen hat alles mit der Motorhalterung , da ich diese unten haben will, damit ich mein Förderband später einfach an meine Siebanlage anschließen kann (ohne Kabel gewirr) . Ebenso wollte ich nicht mehrmals Alu winkel und gedöns anbauen deshalb hab ich nur eine 3mm Alu Grundplatte für Motor und Lager sowie eine kleine Platte für das Gegenlager gebaut. Die Lager sind Bundlager für eine 6 mm Welle 10mm Durchmesser und Bund 11,4mm. Die Schrauben alle M3 x 10mm.

Nun Wurde des ganze passend an daß Förderband gebohrt und verschraubt.  Danach habe ich in der unteren Rolle an der Drehmaschine ein 6mm Loch gebohrt für meine 6mm Stahl welle. Die Stahlwelle ist aus dem Baumarkt 1m x 6mm. Passend abgeschnitten und auf einer Seite ein M6 Gewinde geschnitten . Die andere Seite wird durch die Zahnradscheibe fixiert. In die Welle hab ich 2 Löcher mit M2 Gewinde gebohrt und hier meinen Mitnehmer aus Schrauben und Muttern gebaut, da ich jederzeit des ganze wieder zerlegen möchte falls mal das Band kaput geht . Ansonsten kann man hier die Welle auch einkleben.


An der Oberseite Hab ich ebenfalls mir 2 Alluplatten zurecht geschnitten (3mm Alu) und auch diese mit einem Bundlager für eine 6mm Welle versehen. Die Aufnahme für die Lager hab ich so geweählt, daß man des äussere Loch der Rollenhalterung her nimmt.


Nun hab ich in die Obere Rolle ein 6mm Loch an der Drehe gebort und mir ebenfalls wieder eine 6 mm Welle erstellt. Die welle genau auf passende Länge gekürzt und mir jeweils ein M3 Gewinde in die Welle gebohrt . Die Welle wird dann einfach mit 2 M3 Schrauben und einer Beilagscheibe zusammengeschraubt. Hier braucht man die Welle nicht mit der Rolle verkleben denn dadurch daß man des äussere Loch her nimmt für die Welle ist genug Spannung auf dem ganzen Band das des ganze schön im Lager läuft. Achso die M3 Schrauben hab ich vorsichtshalber mit Schraubensicherungslack eingesetzt in der Welle.



Zum Schluß noch unten meine Riemenscheiben montiert und fertig war soweit der Umbau. Ich muß mir nun nur noch eine Abdeckung für den Riemen bauen dann ist alles fertig. Natürlich hab ich das Förderband gleich getestet und mit meiner Tochter da mal ne halbe Stunde lang gespielt  Verbaut wurde übrigens ein 35 Getriebenmotor von Conrad mit 1:100 und 12V. Da es bei mir mit an meine Siebanlage angeschlossen wird ,kann ich das Förderband zusätzlich noch regeln mit der Fördermenge durch ein Potti. Und hier zum Schluß noch ein Gesamtbild hab nur den Trichter noch nicht wieder aufgesteckt gehabt bei dem Foto.



Ich hoffe ich konnte hiermit einigen helfen beim Umbau der Bruder Förderbänder  und ihr seht des geht alles ganz leicht. Man könnte auch ohne Drehmaschine die Rollen aufbohren da diese bei einem 6mm Bohrer eh noch sehr klemmen mit ner 6mm welle. Solltet Ihr die Rollen mit der Handbohrmaschine bohren und die eiern später etwas, spannt einfach die Rolle mit der Welle in die Bohrmaschine und feilt die Rolle wieder Rund so gehts auch falls Ihr da nicht gerade gebohrt habt.



Der vollständigkeits halber wollte ich noch den Bau der Riemenabdeckung hier mit anhängen.  Ich habe mir diese ebenso aus Alu 0,8 oder 1mm weiß ich nicht mehr genau  gebaut. Zum Biegen der Radien habe ich mir ein altes Drehteil zur hilfe genommen welches den passenden Durchmesser der Riemenrollen (plus1-2mm) entsprach . Danach hab ich die Aluenden bis zum Radiusanfang verklebt. Nach dem kleben wurde hier verschliffen , so daß später hier nichts mehr von einem Übergang zu sehen ist. Dann einfach nur noch den Deckel drauf kleben und wieder alles schön verschleifen. !scwiz Zur Befestigung der Abdeckung hab ich mir aus dem Baumarkt so lange runde M4 muttern geholt und diese passend in der Mitte des Riemens eingeklebt. Nun nur noch des Loch passend in die Abdeckung bohren und fertig. Als kleine Hilfestellung hatte ich die Schraubenköpfe welche die komplette Alumotorhalterung halten mit als Anschlag für die Abdeckung zur hilfe genommen. Nun wurde noch alles lackiert und mit Aufkleber versehen und fertig sind die Bänder



Und hier nun zu den Bildern, denn Bilder sagen mehr als Worte

Meine Biegevorrichtung

Nach dem Biegen und kleben und verschleifen

Die Haltemuttern aus dem Baumarkt

Die Muttern verklebt

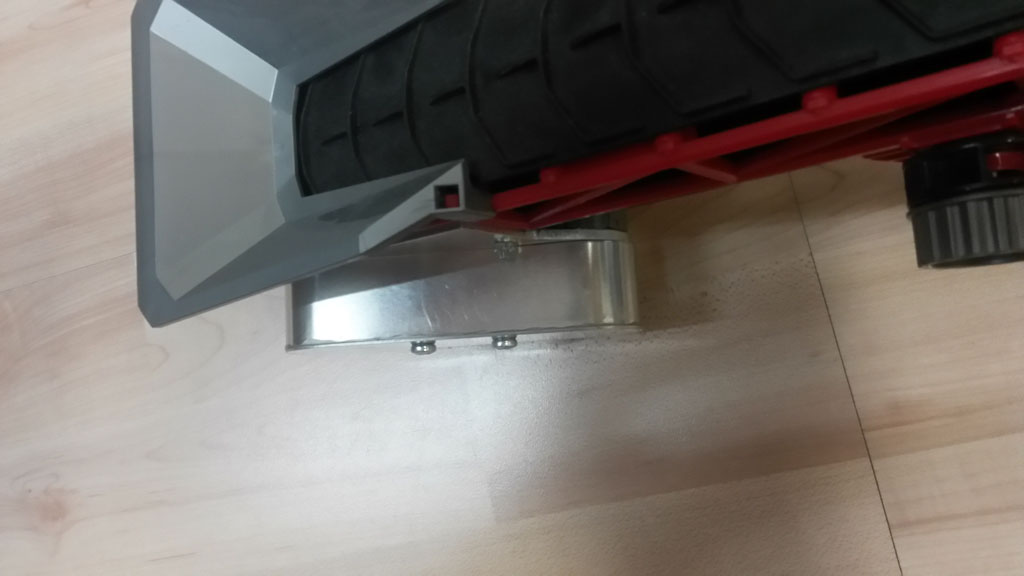

Verkleidung Montiert

Und nun nach dem lackieren

Und das fertige Förderband

  Ich wollte nun meinen Beitrag hier noch um die kleinen Rollen erweitern.  Da das Förderband jetzt schon zig Stunden gelaufen hat und nun die Rollenzapfen der Kunstoffrollen langsam weg sind habe ich nun diese umgebaut, so das die Rollen jetzt in Messing gelagert sind. Einfach schnell und effektiv. Ich würde jedem Raten dieses gleich bei einem Umbau mit zu machen so muß man das nicht später machen zumindest wenn das Band mehrere 100 Std. laufen soll. Nun dann was benötigt man :



  • Material :



4mm Messingrohr Innendurchmesser 3mm3mm EdelstahlstangeBei mir waren es 5 Minuten Epoxi als Kleber



1. Als erstes Baut man auf der Unterseite alles weg um an die Rollen besser ran zu kommen. Hierzu einfach die 8 Hacken der Klips vorsichtig lösen da am besten am oberen Ende des Förderbandes anfangen dann geht es ganz leicht. Danach kann man die Seitlichen Rahmen so weit auseinander drücken das man die Rollen heraus nehmen kann.

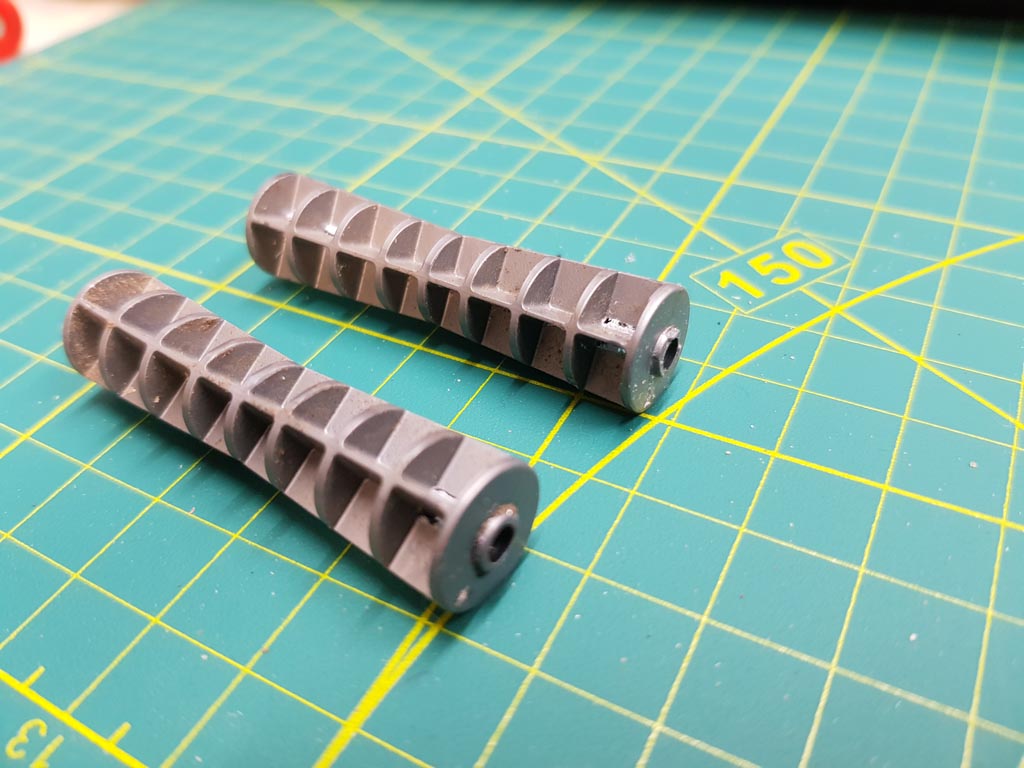

2. Nun werden die Rollen 11 mm Tief aufgebohrt mit 3mm auf jeder Seite. Ich habs in der Drehmaschine gemacht. Den Bund stehen lassen!!

3. Jetzt baut Ihr euch aus dem Messingrohr 3 Buchsen mit ca 4 mm Länge und eine mit ca 6 mm Länge. Ebenso aus dem 3 mm Edelstahl 4 kleine Wellen mit ca 13 mm Länge.

4. Die 4 Wellen werden in die Rolle mit 5 Min Epoxi eingeklebt aber nur so weit das sie noch 3.2mm raus schauen mit Bund.

5. Nun bohrt Ihr die Löcher im Förderband auf 4.1 mm auf oben

und unten

6. Jetzt einfach die Buchsen ebenfalls mit 5 Min Epoxi einkleben. Die 6mm Buchse kommt auf die Seite mit der Motorhalterung.

7. Sobald alles getrocknet ist könnt Ihr die fertigen Rollen wieder in das Förderband hängen, einfach ein bischern auseinander drücken  und sie gehen ohne Probleme in die Messing Lagerbuchsen. Danach einfach die Unterseite wieder einklippsen und fertig ist der Umbau .

Beim Betrieb ab und zu einen kleinen Tropfen Nähmaschinen Öl in die Buchse geben und Ihr hab ein Band für die Ewigkeit  . Jetzt ist alles komplett und ich denke das kann jeder nachbauen ohne das ich immer tausend Anfragen bekomme  . Und wie gesagt ich hab leider keine Zeit für andere noch um zu bauen deswegen ja auch dieser Bericht . Drum viel Spaß beim Umbauen und vor allem beim Spielen damit später
